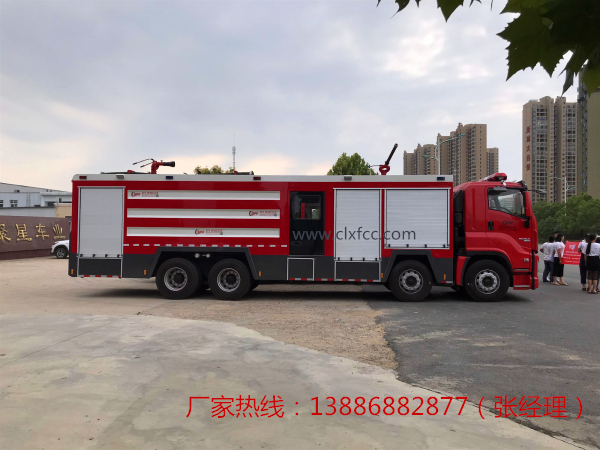

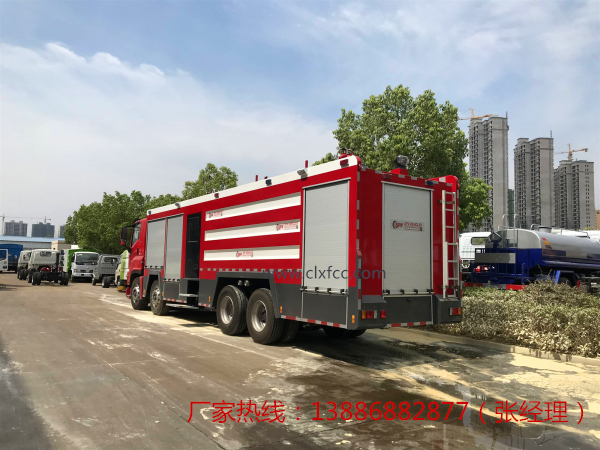

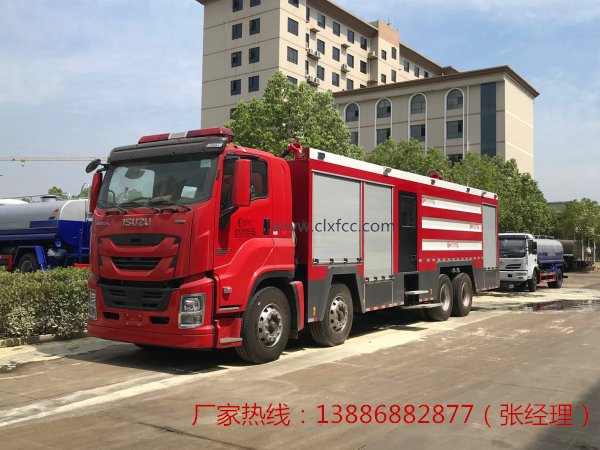

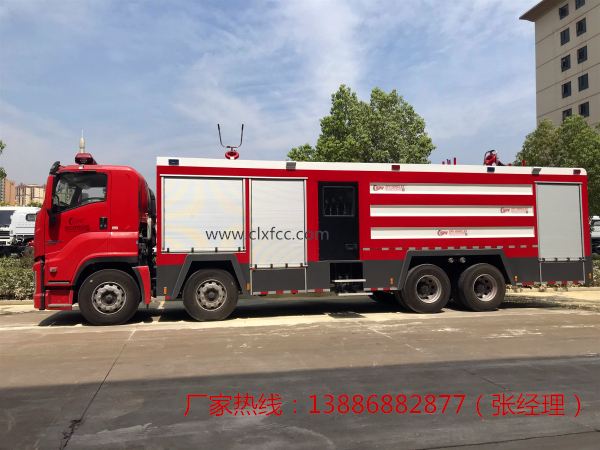

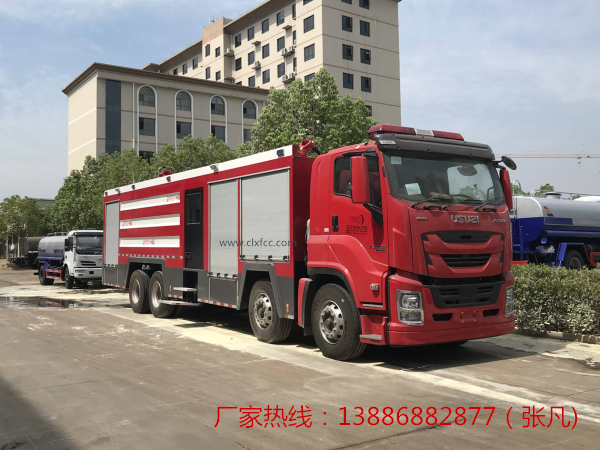

24吨五十铃前四后八水罐消防车

24吨五十铃前四后八水罐消防车主要技术参数

车型概述

五十铃24吨水罐消防车是我厂采用五十铃VC61加强重卡底盘QL1310U1VDHY基础上改装而成，整车结构紧凑；专用部分由液罐、泵室、器材箱、动力输出及传动系统、管路系统、电气系统等组成，广泛适用于城镇公安消防队、石油化工、厂矿企业、森林、港口、码头等部门，可迅速接近火场展开灭火战斗，扑救各种火灾，是理想的消防装备。

整车名称

五十铃大型水罐消防车

底盘型号

QL1310U1VDHY

质量参数

(kg)

**总质量(kg)

39800

外形尺寸(mm)

11830×2500×3720mm

额定装载质量(kg)

20200

罐体容积(m3)

24m3

整车整备质量(kg)

19150

轴  距 (mm)

1800+4575+1370

发动机

参  数

型号

6UZ1-TGG51

排   放

柴油

功率/排量（kw/ml）

258/9726

生产企业

庆铃汽车股份有限公司

**车速(km/h)

90

轮距(mm)

前  桥

2022

驾驶室

2+4

后  桥

1830

钢板弹簧

11/11/12

悬长(mm)

前  悬

1500

轮胎数

12

后  悬

2580

轮胎规格

12.00R22.5

行驶角(°)

接近角

14

轴数

4

离去角

11

专用功能

水罐容量（L）

水24L

消防炮

型号：PS60型消防炮,流量60L/S/1MPa 射程：水≥60m

消防泵

1,常压消防泵型号：CB10/60车用消防泵，流量:60L/s，压力：1.0MPa（可选装中低压泵）

2,引水时间≤35s（7m吸深）水环引水  夹心式全功率取力器

性能描述

驾驶室为全钢框架焊接结构，乘员室前部与驾驶室连通，双排四开门；材料采用优质碳钢（Q23**），板材厚度4 mm，可选装不锈钢罐体，经久耐用；器材厢门采用铝合金帘子门，滚筒、滑槽导向，启闭轻便、噪音小；器材厢两侧及后部翻板式踏板，采用气弹簧、门止限位装置双重固定，安全性能可靠；除原车设备外，驾驶室内加装有取力器控制指示灯、100W警报器、LED警灯、标志灯、示廓灯开关及后部照明灯等；随车器材见附表。

类别

序号

名     称

规     格

数

量

单位

备    注

随 车

技 术

文 件

1

消防车使用说明书

1

本

2

消防车器材配置表

1

单

3

汽车底盘使用说明书

1

本

4

汽车底盘合格证

1

单

5

消防泵使用说明书

1

本

6

随车附件（工具）

1

套

原底盘随车附件、工具

灭 火

装 备

 1

吸水管

150×4米

2

根

内扣式

2

滤水器

FLF150

1

件

内扣式

3

分水器

FII80/65×2-1.6

1

件

内扣式

4

集水器

JII150/80×2-1.0

1

件

内扣式

5

水带

13-65-20

6

盘

低压；内扣式

6

水带

13-80-20

4

盘

低压；内扣式

7

异径接口

KJ65/80

1

件

内扣式

8

水带包布

DT-SB

4

件

9

护带桥

长570

1

副

10

水带挂钩

4

件

11

地上消火栓扳手

QT-DS1；长400

1

件

12

地下消火栓扳手

长860

1

件

13

吸水管扳手

FS150

2

件

14

直流水枪

QZG3.5/7.5；65

1

支

低压；内扣式

15

直流开花水枪

QZK3.5/7.5；65

1

支

低压；内扣式

16

消防桶

1

个

破 拆

救 生

工 具

1

灭火器

3㎏

1

具

2

铁锹

长1050

1

件

3

消防平斧

QTF-PF；长810

1

件

4

丁字镐

QTF-DG；长830

1

件

5

铁铤

长1060

1

件

6

消防腰斧

长390 ；GF-285

1

件
