★产品参数及专用功能说明★
24吨五十铃前四后八水罐消防车主要技术参数
车型概述
五十铃24吨水罐消防车是我厂采用五十铃VC61加强重卡底盘QL1310U1VDHY基础上改装而成,整车结构紧凑;专用部分由液罐、泵室、器材箱、动力输出及传动系统、管路系统、电气系统等组成,广泛适用于城镇公安消防队、石油化工、厂矿企业、森林、港口、码头等部门,可迅速接近火场展开灭火战斗,扑救各种火灾,是理想的消防装备。
整车名称
五十铃大型水罐消防车
底盘型号
QL1310U1VDHY
质量参数
(kg)
**总质量(kg)
39800
外形尺寸(mm)
11830×2500×3720mm
额定装载质量(kg)
20200
罐体容积(m3)
24m3
整车整备质量(kg)
19150
轴 距 (mm)
1800+4575+1370
发动机
参 数
型号
6UZ1-TGG51
排 放
柴油
功率/排量(kw/ml)
258/9726
生产企业
庆铃汽车股份有限公司
**车速(km/h)
90
轮距(mm)
前 桥
2022
驾驶室
2+4
后 桥
1830
钢板弹簧
11/11/12
悬长(mm)
前 悬
1500
轮胎数
12
后 悬
2580
轮胎规格
12.00R22.5
行驶角(°)
接近角
14
轴数
4
离去角
11
专用功能
水罐容量(L)
水24L
消防炮
型号:PS60型消防炮,流量60L/S/1MPa 射程:水≥60m
消防泵
1,常压消防泵型号:CB10/60车用消防泵,流量:60L/s,压力:1.0MPa(可选装中低压泵)
2,引水时间≤35s(7m吸深)水环引水 夹心式全功率取力器
性能描述
驾驶室为全钢框架焊接结构,乘员室前部与驾驶室连通,双排四开门;材料采用优质碳钢(Q23**),板材厚度4 mm,可选装不锈钢罐体,经久耐用;器材厢门采用铝合金帘子门,滚筒、滑槽导向,启闭轻便、噪音小;器材厢两侧及后部翻板式踏板,采用气弹簧、门止限位装置双重固定,安全性能可靠;除原车设备外,驾驶室内加装有取力器控制指示灯、100W警报器、LED警灯、标志灯、示廓灯开关及后部照明灯等;随车器材见附表。

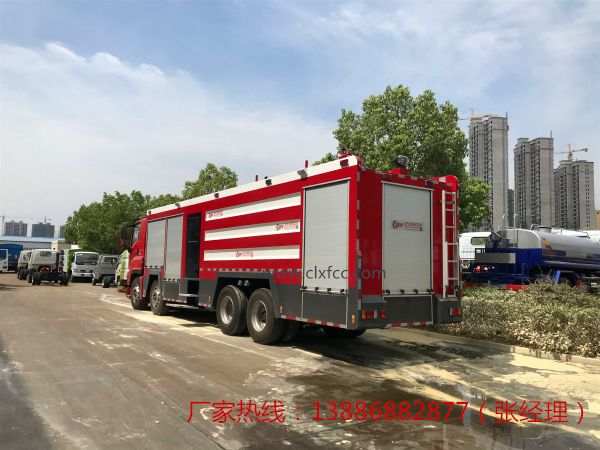

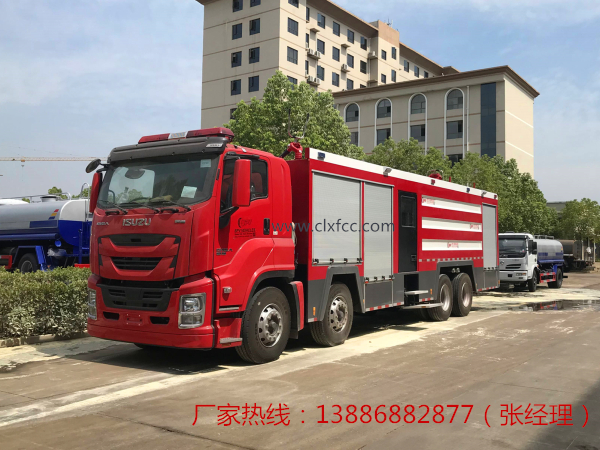

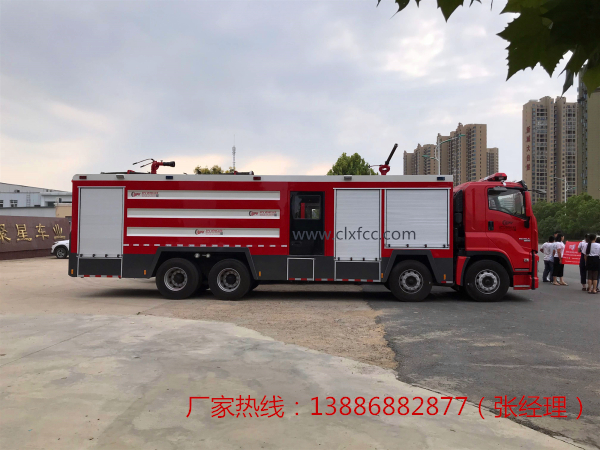

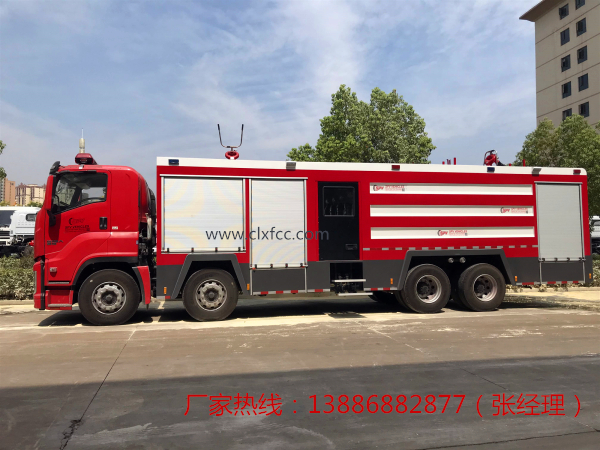

★产品实图★
器材标准配置表
类别
序号
名 称
规 格
数
量
单位
备 注
随 车
技 术
文 件
1
消防车使用说明书
1
本
2
消防车器材配置表
1
单
3
汽车底盘使用说明书
1
本
4
汽车底盘合格证
1
单
5
消防泵使用说明书
1
本
6
随车附件(工具)
1
套
原底盘随车附件、工具
灭 火
装 备
1
吸水管
150×4米
2
根
内扣式
2
滤水器
FLF150
1
件
内扣式
3
分水器
FII80/65×2-1.6
1
件
内扣式
4
集水器
JII150/80×2-1.0
1
件
内扣式
5
水带
13-65-20
6
盘
低压;内扣式
6
水带
13-80-20
4
盘
低压;内扣式
7
异径接口
KJ65/80
1
件
内扣式
8
水带包布
DT-SB
4
件
9
护带桥
长570
1
副
10
水带挂钩
4
件
11
地上消火栓扳手
QT-DS1;长400
1
件
12
地下消火栓扳手
长860
1
件
13
吸水管扳手
FS150
2
件
14
直流水枪
QZG3.5/7.5;65
1
支
低压;内扣式
15
直流开花水枪
QZK3.5/7.5;65
1
支
低压;内扣式
16
消防桶
1
个
破 拆
救 生
工 具
1
灭火器
3㎏
1
具
2
铁锹
长1050
1
件
3
消防平斧
QTF-PF;长810
1
件
4
丁字镐
QTF-DG;长830
1
件
5
铁铤
长1060
1
件
6
消防腰斧
长390 ;GF-285
1
件
★随车器材★
